HD数字视音频同轴电缆

产品介绍

　　5N高纯单晶铜单根导体，实芯聚乙烯绝缘(SYV系列)、或物理发泡聚乙烯绝缘(RG/SYWV系列)，铝箔绕包+镀锡铜线编织屏蔽，编织密度90%以上，聚氯乙烯弹性体外护套。

适用领域

　　适用于厅堂、录音、转播、流演等场所的数字视频、音频信号传输，固定安装与流动连接均可。

　　SYWV-75系列电缆各性能指标等效于RG系列，RG是美国军用标准MIL-C-17对同轴射频线缆总称，广泛用于视频、音频的SDI串行数字高清(HD)信号传输；SYV系列主要用于视频、音频的模拟信号传输。

型号说明

　　SYWV/RG系列

　　第1个字母：代表产品类别，S-视频线；

　　第2、3个字母：代表绝缘材料，YW-物理发泡聚乙烯；

　　第4个字母：代表外护层材料，V-聚氯乙烯。

　　第1组数字：代表特性阻抗75Ω；

　　第2组数字：代表绝缘外径。

　　SYV系列

　　第1个字母：代表产品类别，S-视频线；

　　第2个字母：代表绝缘材料，Y-聚乙烯类；

　　第3个字母：代表外护层材料，V-聚氯乙烯。

　　第1组数字：75代表特性阻抗75Ω；

　　第2组数字：代表绝缘外径；

　　第3组数字：代表中心导体结构，42/41/8表示单根导体。

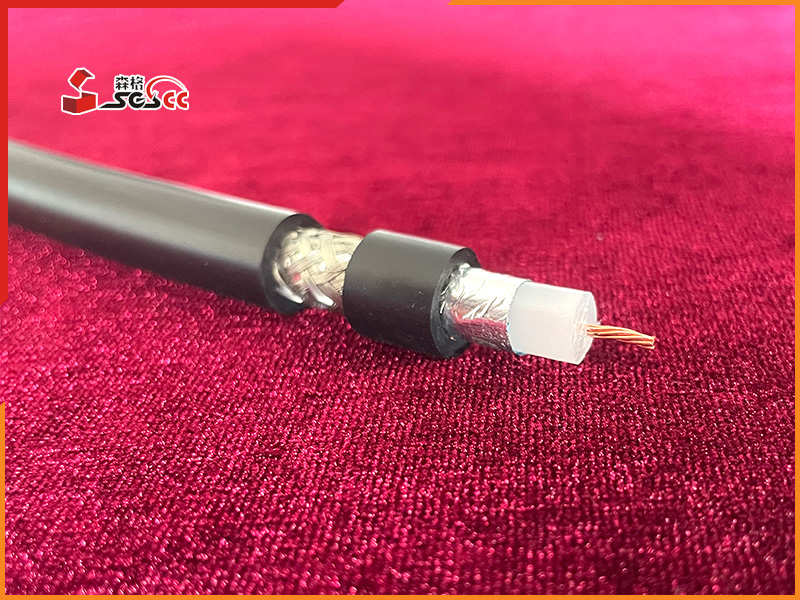

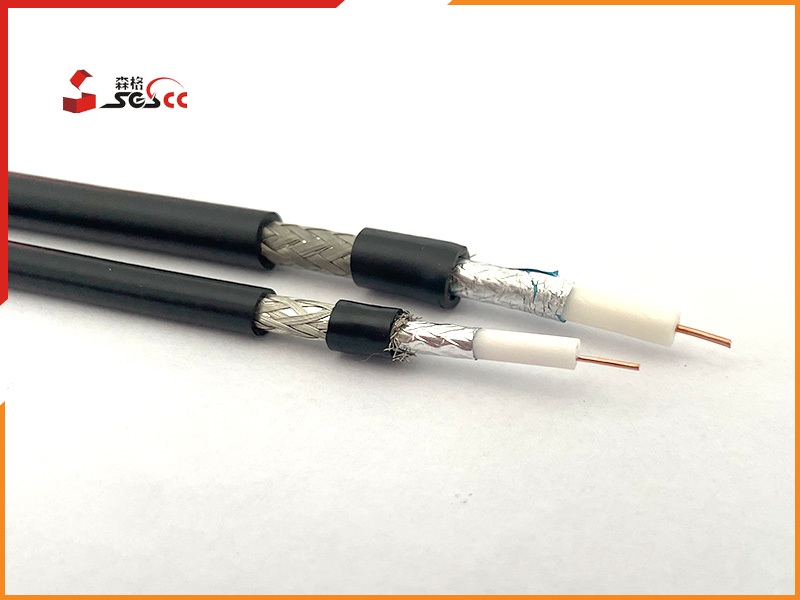

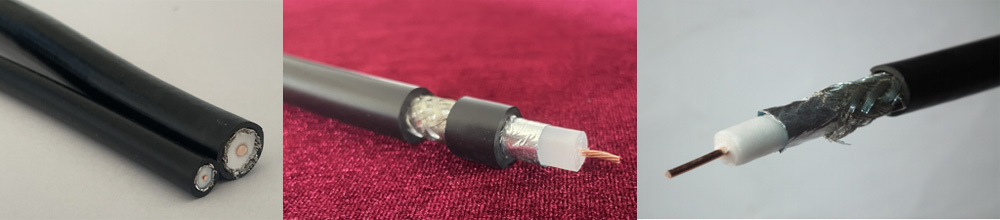

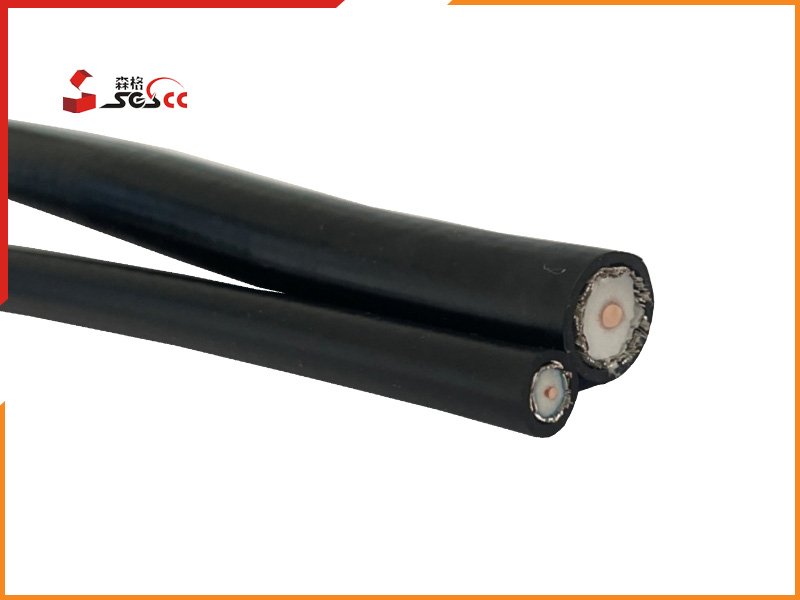

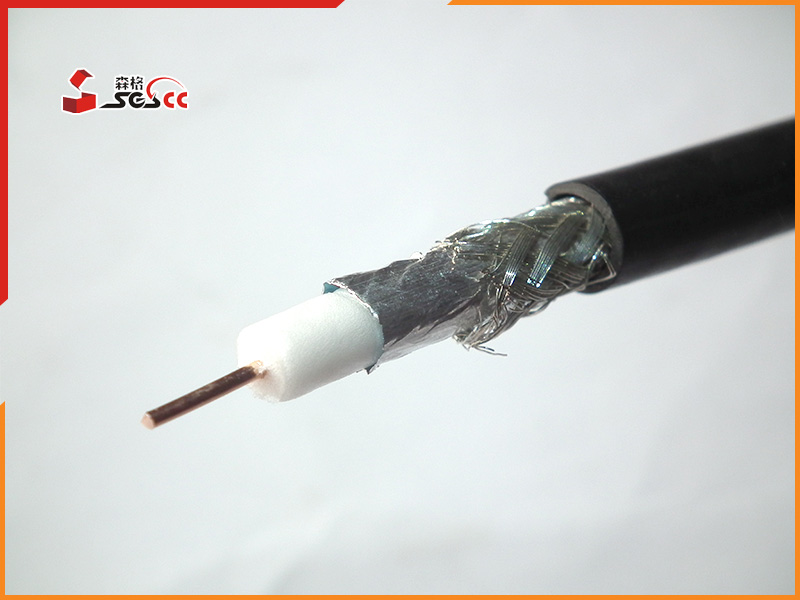

产品图片

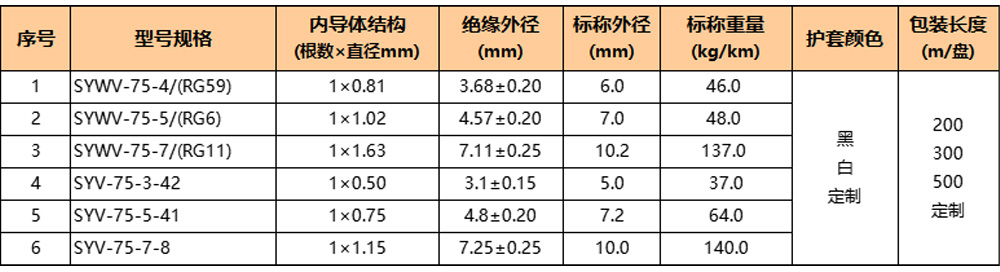

结构参数

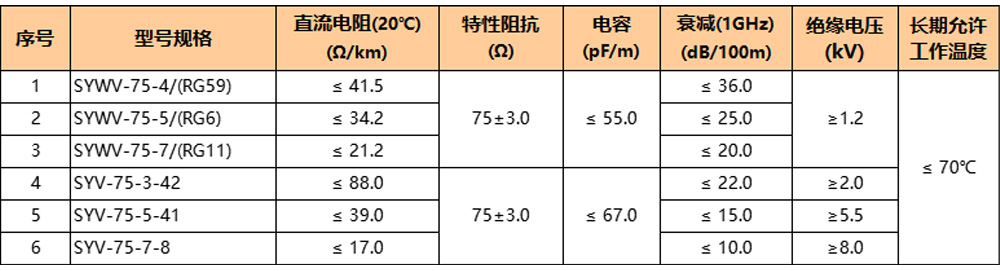

技术特性

表述范例

　　1、传输模拟信号、实芯聚乙烯绝缘的75-5的视音频同轴线，表述为：单晶铜同轴电缆SYV-75-5-41；

　　2、传输高清数字信号、发泡聚乙烯绝缘的75-5的视音频同轴线，表述为：单晶铜同轴电缆SYWV-75-5/(RG6)。
