多信道音频信号扁平电缆

产品介绍

　　多信道扁平缆：多根2芯对绞、或4芯星绞的音频单元线平行排列，超柔聚氯乙烯弹性体扁平外护套，外护套为黑色、或灰色。

　　音频单元线：5N高纯单晶铜线绞合导体，聚乙烯绝缘，2芯对绞、或4芯星绞，镀锡铜泄流地线+铝箔绕包屏蔽【ABEP₄V系列】，或高导铜泄流地线+镀锡铜线编织屏蔽【AMEP₁V系列】，聚氯乙烯内护套。

电缆型号说明

　　第1个字母：代表产品类别，A-音频信号线；

　　第2个字母：代表产品用途，M-多用途(固定安装/流动连接)；

　　第3个字母：代表电缆外护层材料，V-聚氯乙烯。

音频单元线型号说明

　　第1个字母：代表单元线类别，A-音频信号线；

　　第2个字母：代表单元线用途，B-固定安装，M-流动连接；

　　第3个字母：代表单元线绝缘材料，E-聚乙烯；

　　第4个字母：代表单元线屏蔽材料，P₄-铝箔、P₁-镀锡铜线；

　　第5个字母：代表单元线内护层材料，V-聚氯乙烯。

适用场所

　　用于地面、墙面的隐蔽性铺设，或舞台吊框的上下移动性连接；音频单元线：ABEP4V型号适用于固定安装、AMEP1V型号适用于流动连接。

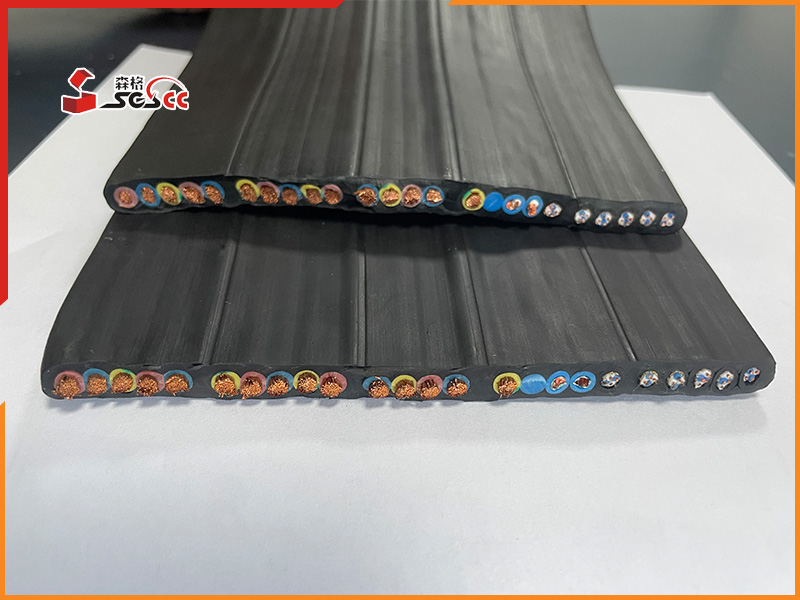

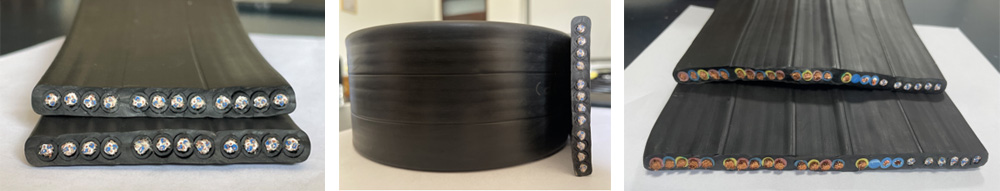

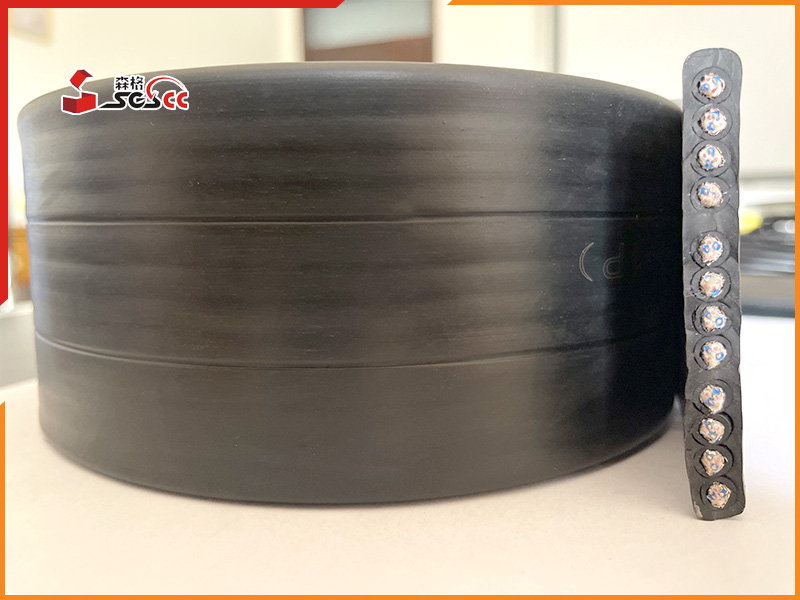

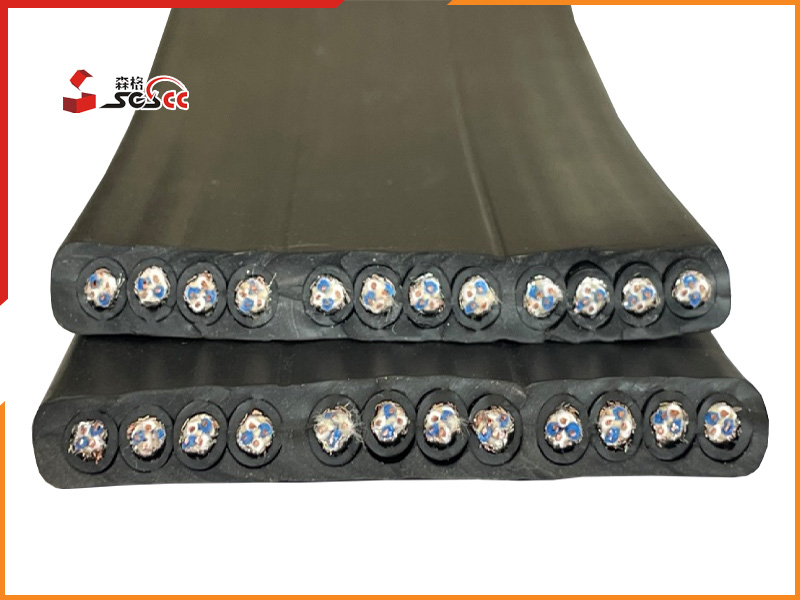

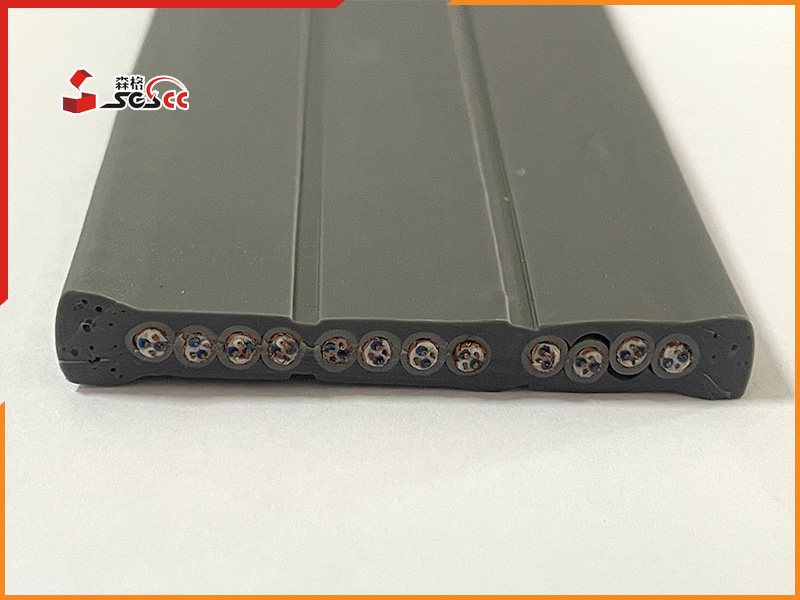

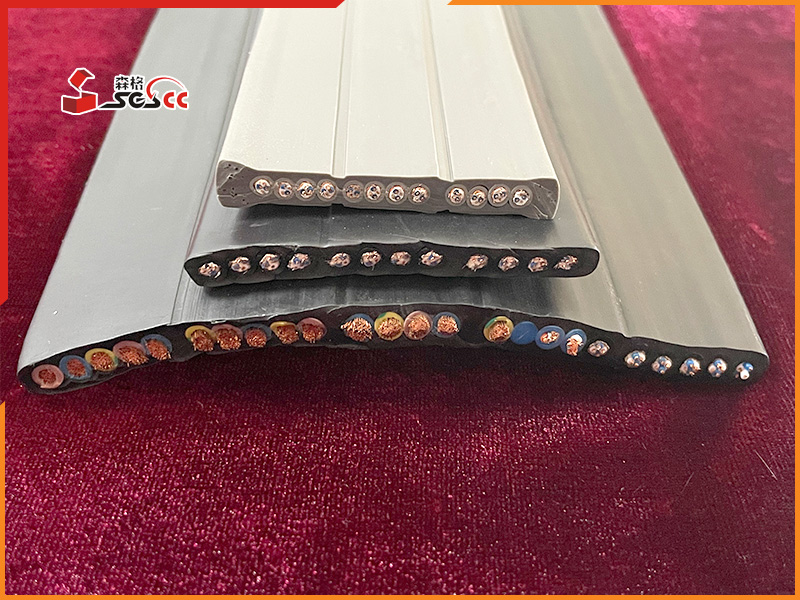

产品图片

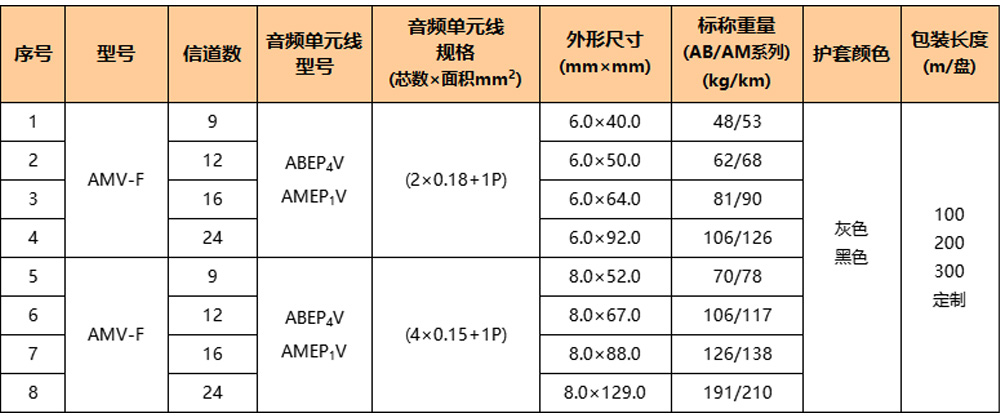

结构参数

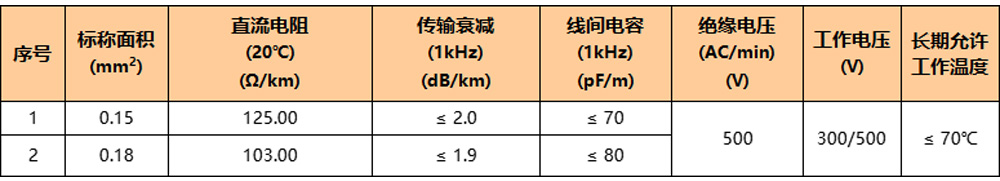

技术特性

表述范例

　　1、标称面积0.18mm²、2芯单元、12信道、灰色、固定安装用多信道音频扁平缆，表述为：单晶铜专业舞台音响信号扁平电缆 AMV-F 12×ABEP₄V (2×0.18+1P)，灰色；

　　2、标称面积0.15mm²、4芯单元、12信道、黑色、流动连接用多信道音频扁平缆，表述为：单晶铜专业舞台音响信号扁平电缆 AMV-F 12×AMEP₁V (4×0.15+1P)，黑色。
